第1篇 回转五金连杆机构的铆点设计之铆点铆钉样式及特点
来源:原创 | 作者:harmonroll | 发布时间: 2023-02-27 | 747 次浏览 | 分享到:

第1遍 回转五金连杆机构的铆点设计之铆点铆钉样式及特点

一、       前言

用铆接方式连接的回转连杆机构是我们日常生活中非常常见的机构,包括门窗四连杆、汽车座椅连杆机构、汽车天窗四连杆机构、汽车四连杆行李箱盖自动开启机构、汽车座椅四连杆机构等等,我们在设计这些机构的铆点时,我们该如何选择铆钉的样式呢?以下我们就来讨论下铆钉的样式

二、       回转件铆点铆钉样式

1.    按铆钉的外形分:无台阶铆钉与有台阶铆钉;其中无台阶铆钉又分为空心铆钉与实心铆钉。如下图所示:

实心铆钉

空心铆钉

台阶铆钉

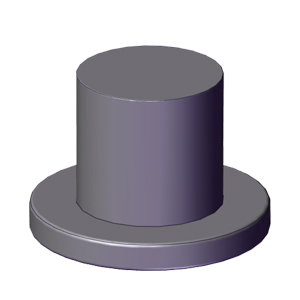

a.无台阶实心铆钉

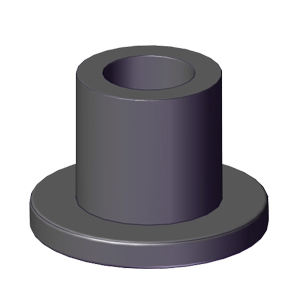

b.无台阶空心铆钉

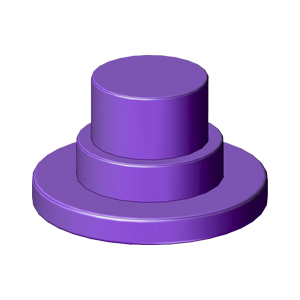

c.有台阶铆钉



2.    铆钉特点

a.    无台阶实心铆钉,此类铆钉的剪切面为圆柱实心,所以他的剪切强度是非常高的,但是由于是实心铆钉,它所需的铆接力也非常大,有些回转零件选择此钉子时,不能使用压铆方式铆接,由于铆接力大,会使铆钉底部膨胀,造成回转卡顿,使用径向旋铆机铆接时,若回转件中间未加垫片,直接铆接时也会过紧,这时需要人为的预留一些间隙;所以优点是剪切力大、拉拔力大等,缺点是所需铆接力大,铆接后回转不顺畅(此不是绝对的)等,比如我们最常见的剪刀铆接,就是一个非常典型的案例,另外此类铆钉制造难度比较低。

b.   无台阶空心铆钉,此类铆钉在实心铆钉的基础上,将铆接面进行半空心或全空心处理,这样我们在铆接时受力面积会大大减少,所需铆接力也就小了,所以特点是铆接力得到了减少,半空心铆钉剪切力基本不变,但拉拔力稍有减少,对全空心铆钉剪切力大大减少、拉拔力也减少,回转有一定的预紧力,所以对于半空心铆钉,它的综合性能非常好,这也是它在回转零件上应用广的原因,但制造难度略有提高。

空心铆钉

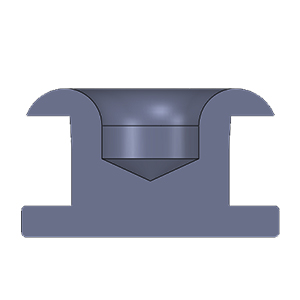

半空心铆钉

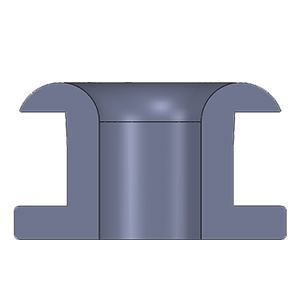

空心外翻边铆钉

半空心铆钉铆接

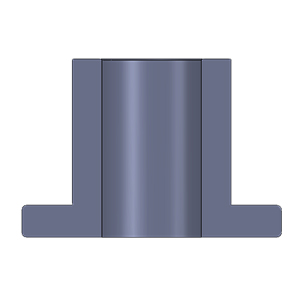

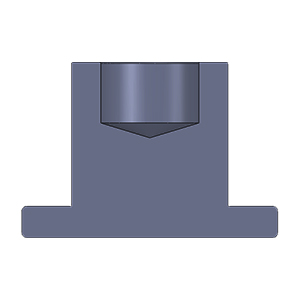

全空心铆钉

半空心铆钉

全空心铆钉铆接

半空心铆钉铆接



c.    有台阶铆钉,由于他的结构特点,此类铆钉常应用在对回转要求高的场合,铆接完成后,可做到回转无阻力状态,也可通过增加POM垫圈来增加一定的回转阻力,也可在不增加铆接力的情况下,大大提高剪切力,所以它的最大特点是可做到铆接完成后没有预紧力,可提高剪切力而不增加铆接力,但制造成本及难度相对较高

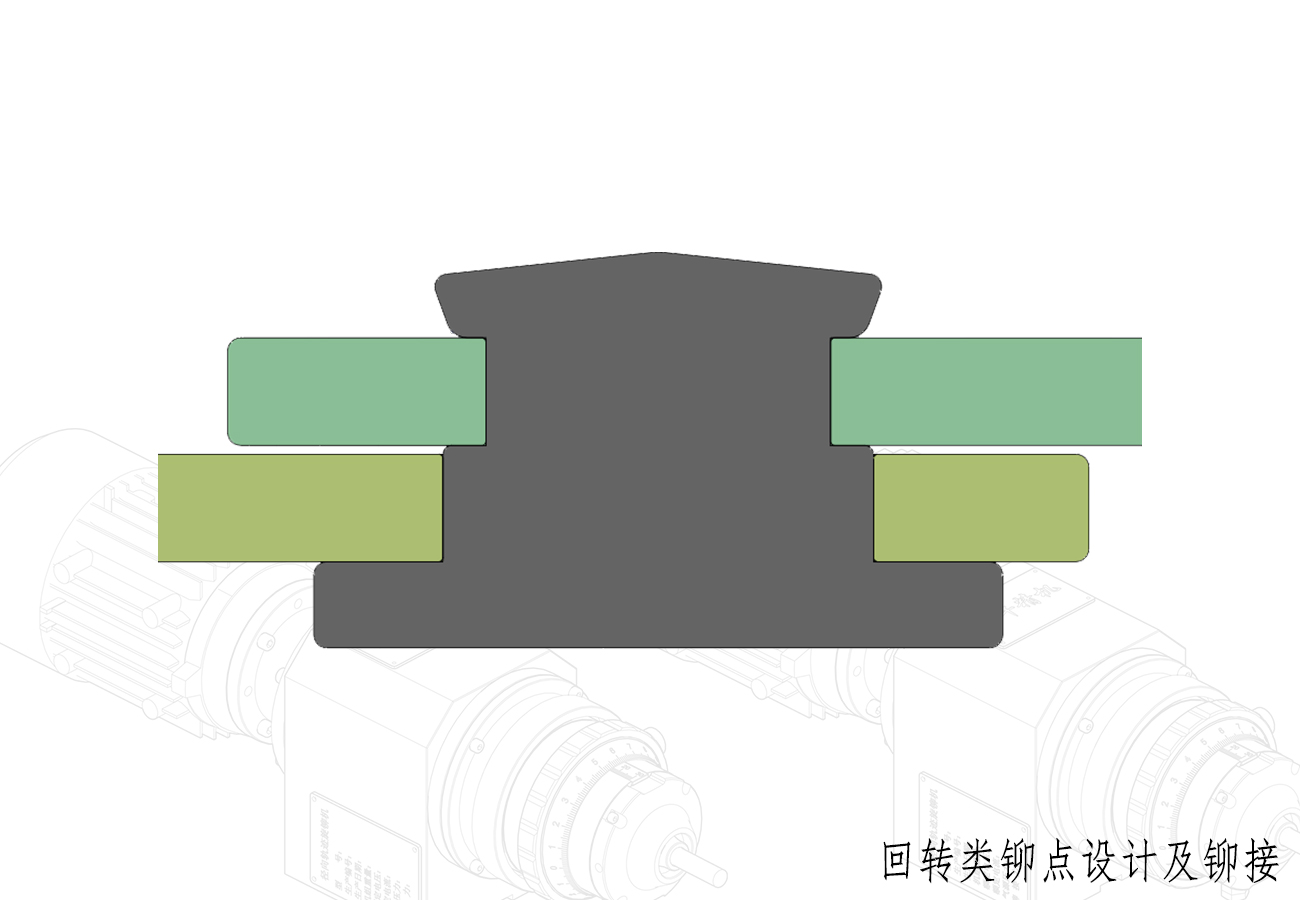

台阶铆钉铆接示意

台阶铆钉的间隙配合

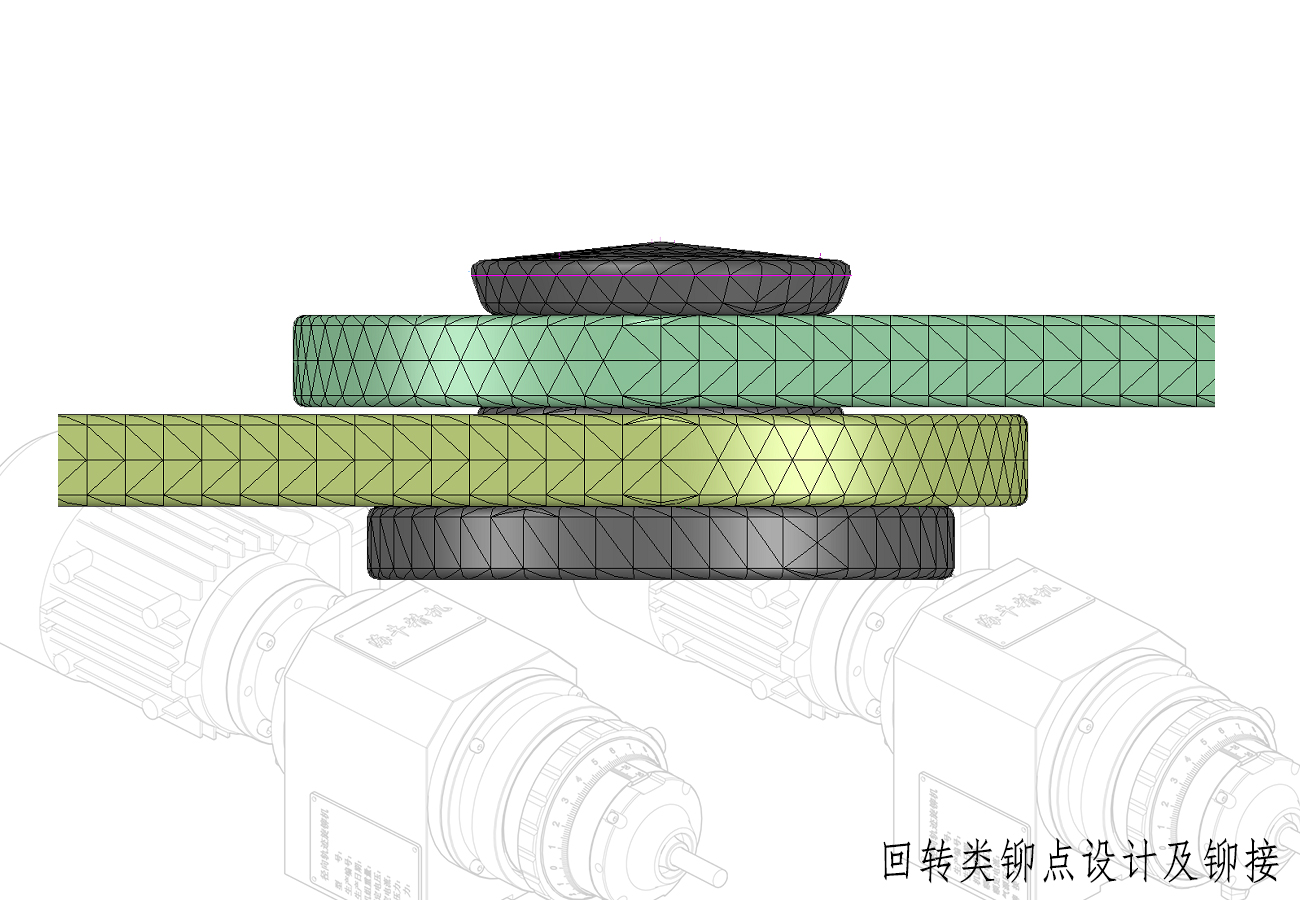

台阶铆钉铆接示意台阶铆钉的间隙配合





外翻边铆钉旋铆机旋铆

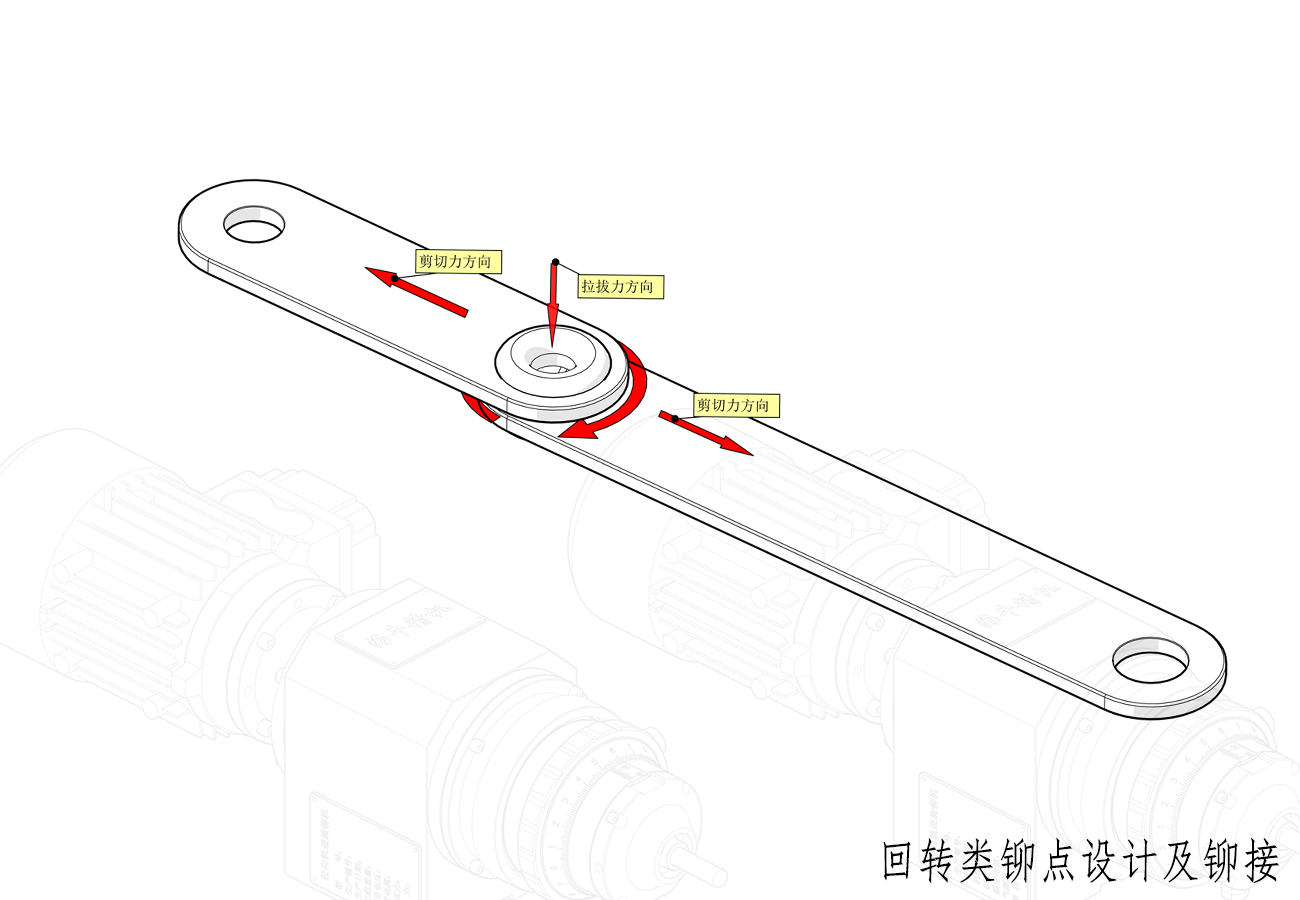

受力示意图
